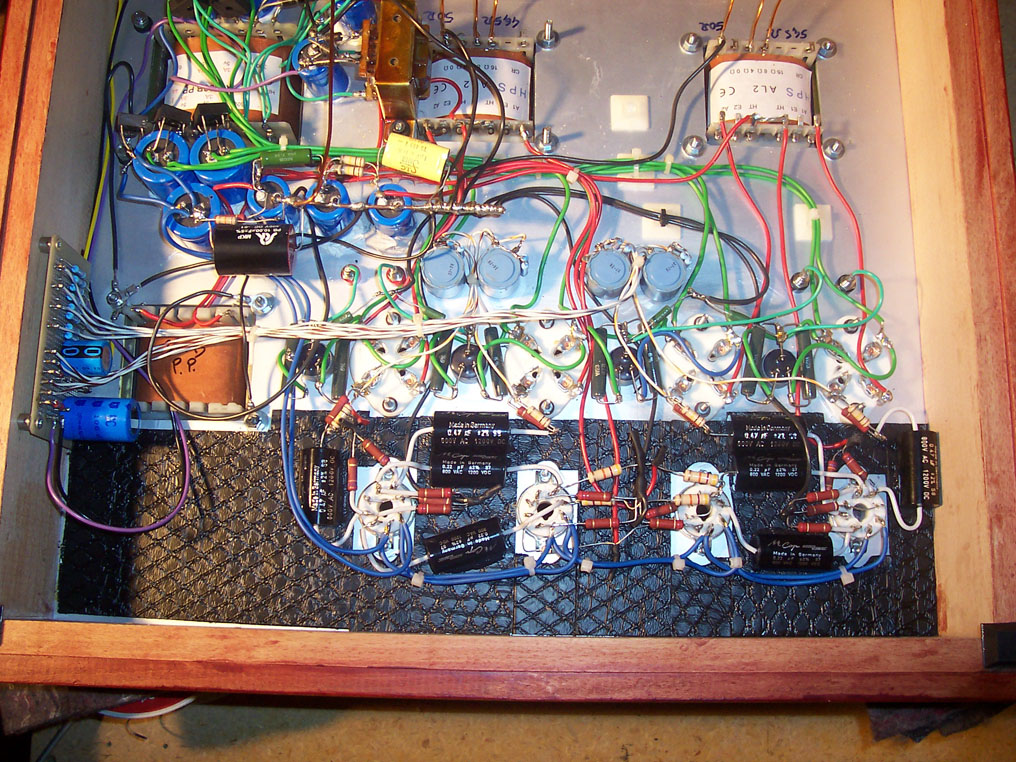

Voilà les dessous de l'engin.
Le câblage en l'air n'est pas ce qu'il y a de plus joli, ni de plus pratique en cas de panne, mais c'est le plus "audiophile". Liaisons courtes garanties !
C'est le kit HPS, équipé de condensateurs MKP SCR "étain".

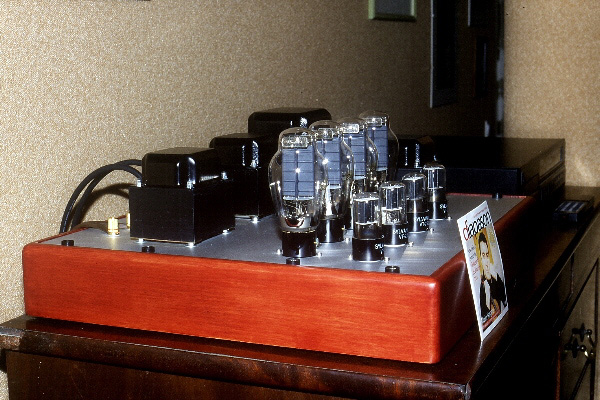

Ceci est la deuxième version de mon ampli, auquel j'avais ajouté des réglages de polarisation individuels pour chaque tube de puissance.
On voit aussi un gros condensateur (la citerne noire au premier plan) pour combattre une oscillation aléatoire avec les Billington, mais systématique avec les JJ.
J'avais pu constater que lorsque l'ampli entrait en oscillation, la tension d'alimentation des étages d'entrée de l'ampli était elle aussi instable.
L'entretien de ce phénomène de pompage était dû à l'interraction de la HT des étages de puissance et de la HT des étages d'entrée. Ma première idée -et la plus simple à mettre en oeuvre- fut donc d'augmenter la capacité de la cellule de filtrage des étages de gain en tension.
La deuxième version est équipée de condensateurs de liaison Mundorf "silberoil".
La grosse capa a disparu, cette fois-ci, c'est la résistance de la cellule de filtrage qui a augmenté. Le résultat est le même, mais pas le stress des diodes de redressement à la mise sous tension !
Difficile de quantifier le gain de cette modification, car j'ai remplacé en même temps les tubes de puissance Billington par des JJ, et le câble de modulation par du Galileo 238+ .
